摘  要：復雜介質儲層富含尚未規模動用的巨量油氣資源，是我國當前和未來較長一段時間內最現實的資源接替領域，但較低的地震勘探成功率嚴重制約效益開發，究其原因是反射地震信號中波場混疊，反映復雜介質儲層的弱信號響應被屏蔽導致“看不清”“找不準”。應用TRIZ理論對問題進行描述和分析，將實際問題轉換為TRIZ問題，應用九屏圖分析、資源分析、因果鏈分析找到核心問題，采用功能導向搜索確定創新應用擴散濾波理論攻克波場分離的核心難題，通過定義技術矛盾和物理矛盾找到問題，運用標準解突破關鍵問題和次生問題，利用工業工程ECRS建立全新的流程大幅提高復雜介質地震識別精度，在我國松遼、四川和塔里木等盆地應用取得良好效果，創造經濟效益3.98億元，為保障國家能源安全和經濟社會發展貢獻了創新力量。

關鍵詞：復雜介質儲層；地震勘探；擴散濾波；波場分離；TRIZ理論

油氣資源是當下最重要的戰略資源，是現代工業發展無可替代的基礎和保障。當前世界形勢多變，主要原油生產國產能波動，成熟國際油氣運輸航線停運風險驟增，必須加快我國國內油氣勘探開發力度和速度，在國際安全形勢復雜多變的今天不斷提升國內油氣保供的能力，支撐經濟社會持續穩定發展。國內常規類型油氣勘探速度連年降低，復雜介質儲層油氣資源占我國資源總量的61.7%，是當前和未來我國能源保供最重要的接替領域。地震勘探是確定地下資源寶庫準確位置最直觀、最經濟、最高效的手段，但現有物探技術無法準確找到復雜介質儲層油氣目標，屬于制約我國油氣高質量發展的行業重大難題。

一、初始形勢分析

1.1 當前系統的組成

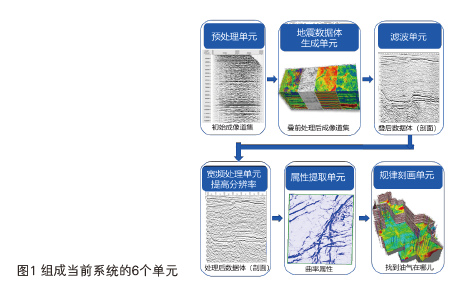

    當前系統由6個單元組成（見圖1），分別為預處理單元、數據體生成單元、濾波單元、寬頻處理單元、屬性提取單元、最終通過規律刻畫單元找到油氣準確位置。本項目的目標就是提高復雜介質儲層勘探成功率，找到更多優質油氣資源。

1.2 存在的主要問題

地震數據體是由強能量的反射波，和能量極弱的散射波混疊組成的“糾纏整體”，如何在強能量反射波背景下捕捉到微弱能量的散射波是最主要問題。通過國內外科技、專利文獻調研，發現國內外尚無工業化可應用的技術有效分離兩種波場，如何有效分離出散射波是本系統主要問題。

二、問題分析

2.1 九屏圖分析、資源分析和功能分析

運用九屏圖分析進行思維發散，明確當前系統是常規探測油氣地層位置系統，過去依賴人工經驗探測油氣地層位置系統存在明顯的精度低、效率低的問題，可通過引入地震數據分離單元將反射波和散射波進行分離實現精準探測油氣地層位置。

通過資源分析形成資源分析矩陣，通過系統組件分析和系統相互作用分析，建立起系統功能模型圖，找到系統功能的三個缺點：①預處理單元不能徹底去除噪聲；②濾波單元處理數據體不充分；③地震體無法清晰識別地震響應。

2.2因果鏈分析

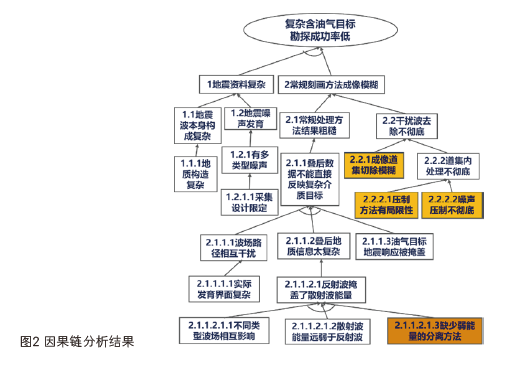

運用因果鏈“逐層”分析，找到了四個關鍵問題，其中最核心的關鍵問題就是缺少弱能量分離方法，因果鏈分析見圖2。

三、問題求解

通過6步法定義最終理想解為“刻畫系統自己呈現油氣目標位置的地震響應”，后續就圍繞這一目標綜合運用各種創新方法工具求解問題。

3.1功能導向搜索

采用功能導向搜索，經大量領先領域調研，搜索到熱力學領域擴散濾波方法可以實現數據分離功能。我們推導公式建立了數據域擴散率波方程，首次將熱力學領域技術引入到地震勘探中來，建立反射波和散射波相對分離技術。熱力學擴散濾波公式為：

   （1）

    式（1）的物理意義是非穩態導熱過程中，熱量沿途不斷地被吸收而使局部溫度升高，持續到內部各點溫度全部扯平為止。我們構建的地震數據擴散濾波方程表達式為：

   （2）

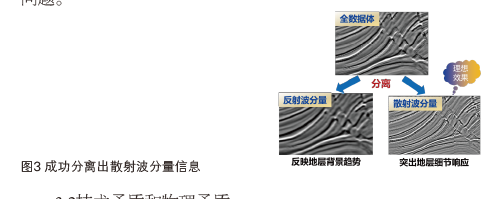

式（2）的物理意義是地震數據作為“熱源”進行非線性迭代傳播，沿?cái)U(kuò)散路徑不斷地被吸收，局部振幅能量升高，直到達到均衡為止。通過數據場自適應求差的方式實現弱能量散射波的分離。經過SEG國際標準理論模型驗證，證實了新方法的正確性和可行性，通過圖3效果可見，散射波場分離干凈徹底，取得理想的效果。但成功解題的過程中，引發了3項次生問題。

3.2技術矛盾和物理矛盾

運用三步法定義技術矛盾，運用發明原理成功解決了散射波和反射波保留不平衡的第一個次生問題。利用數據空間分、時間分步處理技術，突破了計算節點內存大小限制，編程實現基于Linux平臺的高性能軟件，填補國際技術空白并形成了規模化生產應用支撐能力，成功解決了地震數據量大于計算機內存的問題。

3.3金魚法和小人法

運用金魚法工具將問題分為現實和幻想兩部分，現實部分是算法引起成像結果的失真度高，而幻想部分是成像結果的失真度低。利用有限差分法等數據分離算法來提高數值離散精度，成功解決了算法引起成像結果的失真度高的問題，提高成像精度。成像道集存在拉伸畸變的波場，需要對道集邊界進行精細切除，運用小人法從微觀角度突破思維定勢，解決了成像道集切除模糊的問題。

四、應用效果和效益

該創新成果在松遼、四川、塔里木盆地應用30000km2以上，累計支撐高產油氣井位14口，提交2.04億噸原油儲量，3600億方天然氣儲量，支撐國民經濟高質量發展的同時大幅改善能源供應結構。精細預測頁巖油天然裂縫，精度從25%提高到75%，整裝提交了2.04億噸頁巖油儲量，推動中國頁巖油革命進程。

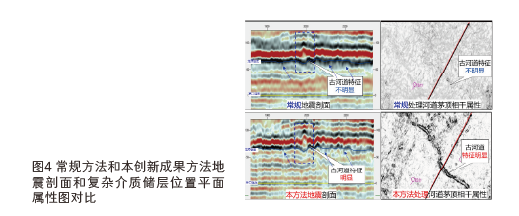

這項成果支撐大慶油田科研人員在四川盆地發現了一種全新的優質儲層類型，圖4可以看到常規方法識別不出復雜介質儲層，但新技術非常清晰地看到了一條古河道，這種位置打井就是高產井，提交了2081億方天然氣儲量，創造經濟效益3.98億元。 復雜介質儲層位置平面屬性圖對比見圖4。

五、結論和意義

本案例應用TRIZ理論，在對研究對象充分分析基礎上繪制了清晰的技術路線，使用了10種創新工具，形成技術方案38個。完成了系統的專利布局，申請發明專利15項，授權5項。成果收錄于國家基礎學科公共科學數據庫，經鑒定達到“國際先進”水平；獲得黑龍江省科技進步獎二等獎、中國石油和化工自動化應用協會技術發明二等獎，發表論文11篇，兩位主創人員入圍國家卓越工程師學院“工程博士”計劃，入選中國石油和天然氣集團公司“青年科技人才”培養計劃。

研發過程中創建了大慶油田首家“國際地球物理青年創新工作室”，打造了一支國際水準的先進技術研發攻關團隊。2024年獲得黑龍江省企業創新大賽一等獎第一名，在中國創新方法大賽總決賽獲得國家三等獎，坐實創新方法的正確應用是能夠產出有分量成果的重要作用。赴挪威和美國作技術報告，在EAGE年會、SEG/AAPG年會等國際頂級會議的舞臺上，展示國有大中型企業創新成果水平和中國青年風采，提升“中國創新”品牌影響力和國際知名度。

參考文獻

[1] 鄭稱德. TRIZ理論及其設計模型[J]. 管理工程學報, 17.001(2003):84-87.

[2] 陳可洋. 基于數據分離的非均質儲層地震精細刻畫技術[J].天然氣工業, 43.6(2023):155-155.

[3] 高常青,黃克正,張勇. TRIZ理論中問題解決工具的比較與應用[J]，機械設計與研究, 22.1(2006):4.

[4] 張?jiān)诮?陳可洋,范興才,等.井控與構造約束條件下的網格層析速度建模技術及應用[J].石油物探, 2020, 59(2):208-217.

[5] 包燚,陳志德,王成,等.松遼盆地古龍頁巖油保真寬頻寬方位各向異性地震處理技術[J].大慶石油地質與開發, 2021.

[6] 包燚,陳樹民,王成.大慶油田"兩寬一高"地震資料穩相Q偏移——松遼盆地北部安達凹陷DS20井區沙河子組為例[J].大慶石油地質與開發, 2020, 39(1):8.

[7] 包燚,吳佳憶,王成,等.一種地震數據相干噪音壓制質控方法:CN202010039871.X[P]. CN111175826A.

[8] 包燚,王成,吳佳憶,等.一種高覆蓋次數疊前地震數據的保真提頻方法:CN202010974716.7[P].CN112213775B.

[9]陳可洋.時限時移相關法疊前逆時成像條件及其應用[J].石油物探, 2011, 50(1):22-26.
