摘  要：井斜作為鉆井過程中不可避免的問題，始終制約著石油鉆井與地質鉆探行業的進步。自動垂直鉆進系統的出現使井斜控制技術得到飛速發展，但現有垂直鉆進系統仍然無法適用于超深鉆探。針對這一關鍵技術問題，本文應用發明問題解決理論（TRIZ）中的功能分析與因果鏈分析，明晰當前自動垂直鉆進系統的關鍵缺陷，通過技術方案對比與最優方案確定，最終形成超深鉆探垂直鉆進系統設計方案。

關鍵詞：創新方法；垂直鉆進；超深鉆探；方案

一、引言

“深地、深海、深空”的資源開發作為國家重大戰略科技攻關項目，關系到國家戰略資源儲備的安全?！吧咸觳灰祝氲馗y”，井眼只有打的越直，才能鉆的越深。然而，受地層各向異性及鉆頭機械破巖趨易特性等客觀因素的影響，井斜問題不可避免。井斜問題因此成為限制鉆深極限的首要原因[1,2]。

為了解決井斜問題，科研人員將控制論的思想與方法應用到鉆井工程實踐中，自動垂直鉆進系統應運而生。其工作原理為：當測控系統監測到井斜時，控制液壓執行機構推靠井眼高邊井壁，使鉆頭側向切削井眼低邊，從而將井眼軌跡重新糾回垂直方向[3,4]。然而，該技術目前仍然存在關鍵技術問題，即現有垂直鉆進系統無法適用于超深鉆探[5]，主要表現在以下三方面：

（1）當鉆深超過7000米，系統功能失效，導致井斜迅速超標，進而被迫提前終止鉆進；

（2）垂直鉆進系統制造、使用與維護成本高，單井作業費用數百萬元；

（3）垂直鉆進系統僅適用于全面鉆進，無法實現鉆探所需的取心作業，獲取地下巖樣。

為了解決上述技術問題，應用創新方法理論，形成超深鉆探垂直鉆進系統設計方案，指導系統研發，從而響應國家“向地球深部進軍”的號召，為探索地球深部奧秘，勘探深部資源提供有力的技術裝備支撐。

二、問題分析

2.1 技術系統定義

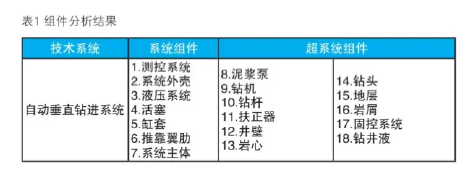

首先對現有垂直鉆進系統進行技術系統定義，確定其功能為保持井眼的垂直程度。隨后，對當前技術系統進行組件分析，識別系統組件與超系統組件，其中，系統組件是指構成技術系統或工程系統的各個部分。這些部分可以是物質（具有靜止質量的物體），也可以是場（沒有靜止質量，但可以與物質產生相互作用的能量或力），還可以是物質和場的組合[6]；超系統組件則是包含被分析系統在內的更大系統或環境中的組件。根據上述定義，組件分析結果如表1所示。

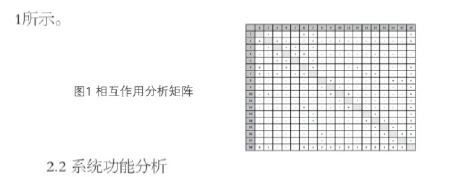

隨后對系統組件與超系統組件進行相互作用分析，相互作用分析是分析系統中各個組件之間如何相互影響、相互依賴，以及它們之間的功能關系的過程。通過相互作用分析，可以揭示組件之間的相互作用機制，了解它們?nèi)绾喂餐ぷ饕詫崿F(xiàn)系統的整體功能。自動垂直鉆進系統組件相互作用分析矩陣如圖1所示。

2.2 系統功能分析

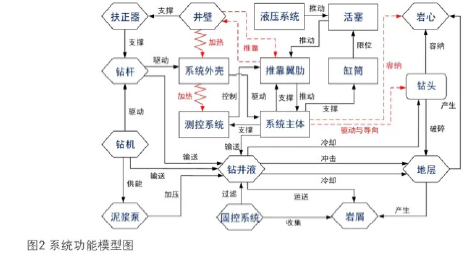

利用相互作用分析結果對自動垂直鉆進系統進行功能建模。功能建模是一種將技術系統功能以圖形化或結構化的方式表示出來的過程。它旨在清晰地描述系統中各個組件的功能、用途、性能水平及它們之間的相互作用關系，從而幫助理解系統，并找到當前系統的功能缺陷。圖2為自動垂直鉆進技術系統功能模型圖。

由功能分析可知，當前技術系統的功能缺陷為：

（1）垂直鉆進系統主體對鉆頭的驅動與導向作用不足；

（2）垂直鉆進系統主體對巖心的容納作用不足；

（3）井壁對系統外殼的有害加熱作用；

（4）系統外殼對測控系統的有害加熱作用；

（5）推靠翼肋對井壁的推靠作用不足；

（6）井壁對推靠翼肋的推靠作用不足。

2.3 因果鏈分析

因果鏈分析是一種用于全面識別和解決工程系統缺點的分析方法，它通過層層追因，從初始問題或缺陷開始，逐步挖掘出中間缺陷，直至找到關鍵缺陷，即根本原因。對于自動垂直鉆進技術系統而言，初始缺陷即為垂直鉆進系統無法適用于超深鉆探這一表象工程問題，而功能缺陷往往以中間缺陷形式在因果鏈分析中得以體現。

因果鏈分析結果如圖3，排除一些客觀存在且無法改變的關鍵缺陷后，決定對“電子傳感器極限耐溫能力低”及“執行機構零部件占用空間大”這兩個關鍵缺陷進行技術攻關。

2.4 九屏幕分析與資源分析

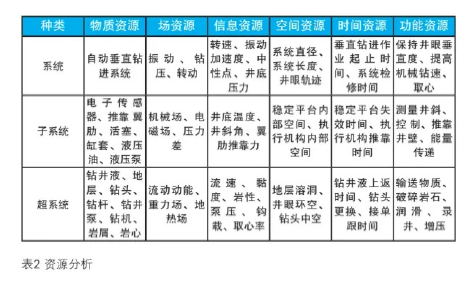

通過九屏幕分析結合資源分析（表2）可通過梳理獲得后續技術系統改進或替代所需的各類可用資源，最終實現系統理想度的提升。

三、問題解決

3.1 最終理想解

為了打破思維限制，明確最終目標，首先對當前系統進行了最終理想解（IFR）分析，由此獲得啟發：不僅能夠從系統自身角度尋找技術解決方案，還可從地層與破巖角度尋找方案。

通過最終理想解帶來的啟發并結合資源分析所得結果，得到如下技術方案：

方案1：利用鉆井液的動能，通過水力噴射鉆井，將破巖方式由機械破碎改為射流破碎。

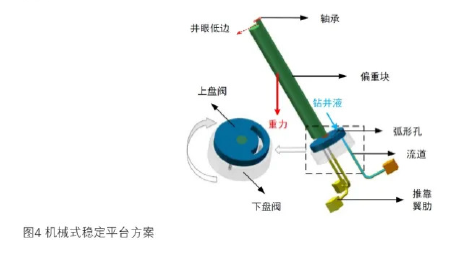

方案2：利用地球重力場設計機械式穩定平臺，通過偏重塊重力產生的偏心力矩感應井斜，從而實現對電子傳感器的替代（圖4）。

方案3：利用鉆井液材料向鉆井液中加入化學劑，對地層進行改性，使其轉化為各向同性材質。

方案4：利用鉆井液輸送功能向地層輸送脈沖酸液，將破巖方式由機械破碎改為腐蝕溶解。

方案5：利用地熱場將地熱資源收集，通過熱熔方式融化地層。

3.2 技術矛盾

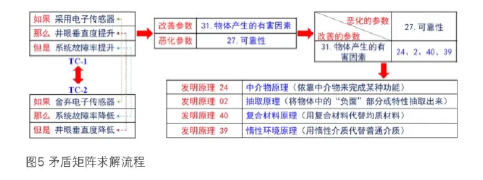

技術矛盾指在一個技術系統中，某個工程參數得到改善時，引起另一個工程參數的惡化。由“電子傳感器極限耐溫能力低”這一關鍵問題定義如下技術矛盾：如果采用電子傳感器，那么井眼垂直度將會得到提升，但是導致系統故障率提升（圖5）。分別識別改善參數與惡化參數后，通過阿奇舒勒矛盾矩陣推薦的發明原理得到方案6至方案9。

方案6：利用發明原理24—中介物原理，采用干冰作為熱交換中介物，利用其升華效應為穩定平臺降溫。

方案7：利用發明原理2—抽取原理，在穩定平臺內部安裝冷卻系統，抽取內部熱量。

方案8：利用發明原理40—復合材料原理，穩定平臺電子倉外部包裹隔熱纖維復合材料。

方案9：利用發明原理39—惰性環境原理，穩定平臺電子倉內部采用真空環境，隔絕外部熱量。

3.3 物理矛盾

物理矛盾是為了實現某種功能，對同一個技術系統的同一個工程參數提出了互斥的、合理的要求。由方案2的附加問題定義物理矛盾：偏重塊的外徑必須大，使產生的偏心力矩克服盤閥摩擦力矩的干擾；偏重塊的外徑必須小，以增大其與外殼間的環形空間，減小系統壓耗。通過矛盾分離原理得到方案10。

方案10：利用發明原理35—參數變化原理，設計灌鉛偏重塊，通過提升其密度增大偏心力矩。

3.4 物場模型

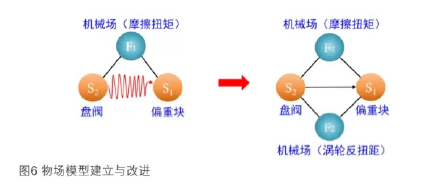

采用機械式穩定平臺方案時，垂直鉆進系統的耐溫能力能夠顯著提升，但受盤閥摩擦力矩的干擾，穩定平臺的井斜感應靈敏度較低。為此，對附加問題的物場模型進行建立與改進（圖6），通過標準解1.2.4：增加另外一個場來抵消原來有害場的效應[7]，得到方案11。

方案11：偏重塊加裝產生反向扭矩的水力渦輪，利用鉆井液動能產生的渦輪反扭矩平衡盤閥摩擦扭矩。

3.5 智慧小人法

智慧小人法是一種通過擬人化建模解決系統矛盾的創新思維工具，將系統中的組件或功能想象成一群“有智慧的小人”，通過模擬他們的行為、沖突與合作，揭示問題本質并尋找突破性解決方案。

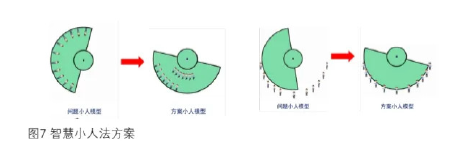

通過智慧小人法得到方案12和方案13（圖7）。

方案12：偏重塊內灌入智慧小人代表的磁流體，通過外部磁場激勵改變磁流體分布，使偏重塊重心位置可隨盤閥摩阻大小自動調節，從而有助于其穩定在井眼低邊。

方案13：將偏重塊浸入智慧小人代表的高黏度阻尼油中，當偏重塊失穩旋轉時，阻尼油產生有助于其穩定的阻尼力，待偏重塊穩定后阻尼力即會消失。

3.6 裁剪

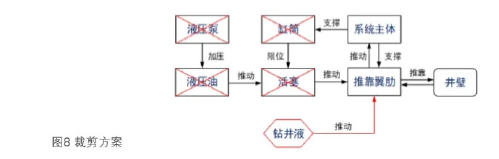

裁剪可以通過刪除組件來簡化系統[8]，針對“執行機構零件占用空間大導致系統無法取心”這一關鍵缺陷，通過裁剪得到方案14（圖8）

方案14：利用鉆井液這一超系統組件直接推動推靠翼肋，從而應用裁剪規則A和C將活塞、缸筒、液壓系統裁剪，使執行機構擁有足夠空間容納巖心。

3.7 技術方案對比與最優方案確定

對上述方案的技術難度、實施周期、實施成本、生產效率以及可行性進行綜合評價與對比，經專家組的多輪評審論證，最終決定采用方案2、方案10、方案11、方案13、方案14?；谏鲜鰞?yōu)選方案，最終形成超深鉆探垂直鉆進系統設計方案。

四、結論

本文采用創新方法理論，對當前自動垂直鉆進系統進行問題分析，揭示了當前系統的關鍵缺陷，并采用創新工具對關鍵缺陷予以解決，最終形成超深鉆探垂直鉆進系統設計方案。該系統簡單可靠、可適用于井下高溫、振動復雜環境，在石油鉆井、科學鉆探等諸多領域具有廣闊應用前景。

參考文獻

[1] 管志川, 陳庭根. 鉆井工程理論與技術[M]. 石油大學出版社, 2000.

[2] 白家祉, 蘇義腦. 井斜控制理論與實踐[M]. 石油工業出版社, 1990.

[3] Chur, C, Oppelt, J. Vertical Drilling Technology: A Milestone in Directional Drilling[R]. SPE-25759, 1993.

[4] J Oppelt, C Chur, et al. New concepts for vertical drilling of boreholes[R]. SPE-21905, 1991.

[5] 柴麟,張凱,劉寶林,等.自動垂直鉆井工具分類及發展現狀[J].石油機械, 2020, 48(1).

[6] 孫永偉,謝爾蓋·伊克萬科,伊克萬科.TRIZ:打開創新之門的金鑰匙.Ⅰ[M].科學出版社,2015.

[7] 創新方法研究會.創新方法教程,中級[M].高等教育出版社,2012.

[8] 創新方法研究會.創新方法教程,高級[M].高等教育出版社,2012.
